1. Entwodiksyon

5083 Fèy aliminyòm pou Keel bato te vin tounen yon materyèl estriktirèl kritik nan jeni marin modèn akòz balans eksepsyonèl li yo nan fòs, rezistans korozyon, ak pèfòmans ki lejè.

Kèl la - zo rèl longitudinal nan yon veso - dwe andire chaj estatik ki soti nan ekòs la, estrès dinamik vag pwovoke, enpak lokalize, ak ekspoze alontèm nan dlo lanmè.

Se poutèt sa, chwazi bon materyèl la enfliyanse dirèkteman entegrite estriktirèl yon bato, efikasite operasyonèl, ak depans sik lavi yo.

Konpare ak asye konstriksyon bato tradisyonèl yo, 5083 aliminyòm ofri jiska 50-60% rediksyon pwa, ekselan rezistans nan pitting dlo lanmè pwovoke ak korozyon estrès, ak siperyè soudabilite pou gwo, asanble kil kontinyèl.

Karakteristik sa yo te fè 5083 pa sèlman yon alyaj pi pito pou navèt gwo vitès, Feri, ak veso naval, men tou yon chwa de pli zan pli atire pou bato komèsyal ak lwazi k ap chèche pèfòmans optimize ak dirabilite..

Atik sa a bay yon analiz pwofondè nan syans materyèl la, konpòtman mekanik, pwosesis fabrikasyon, pèfòmans espesifik aplikasyon an, ak konsiderasyon jeni ki fè 5083 fèy aliminyòm yon solisyon dirijan pou konstriksyon keel bato.

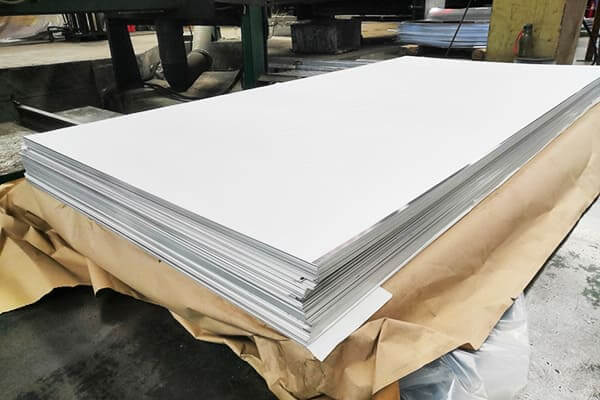

Huasheng 5083 Fèy aliminyòm H116

2. Syans materyèl nan 5083 fèy aliminyòm

Konpozisyon chimik (seri tipik)

5083 se yon alyaj Al-Mg. Konpozisyon tipik pa pwa:

• Al: res (≈ 95.5–96.5%)
• Mg: 4.0 – 4.9% (eleman prensipal ranfòse)
• Mn: 0.4 – 1.0% (amelyore fòs ak kontwole grenn)
• Kr: 0.05 – 0.25% (amelyore rezistans nan sansibilizasyon)
• Fe, Epi, Cu, Zn, Nan: nivo tras (chak tipikman ≤ 0.4-0.1%)

Jeni siyifikasyon: Kontni Mg relativman wo bay solid-solisyon ranfòse ak ekselan rezistans nan twou dlo lanmè ak krak estrès-korozyon. (SCC) parapò ak anpil lòt alyaj Al.

Mekanik & pwopriyete fizik (tipik / done konsepsyon)

Valè yo varye ak tanperaman, epesè ak founisè; sa yo se chenn reprezantan yo itilize nan pratik konsepsyon.

Nòt konsepsyon rapid (egzanp rèd): Elastik modil asye ≈ 210 GPa; pou jeyometri egal, asye se ≈3× pi rèd pase aliminyòm (210/69 ≈ 3.04).

Pou rekipere menm rèd koube a pa jeyometri pou kont li mande pou ogmante modil seksyon aliminyòm - anjeneral nan ogmante epesè oswa ajoute rèd.. Gade egzanp travay nan §3.

Mikwostrikti ak metaliji

5083 fèy aliminyòm è ki pa trete chalè; fòs soti nan solisyon solid nan Mg nan Al plis souch redi.

Kontwole woule ak pwosesis tèrmo-mekanik pwodui yon amann, estrikti grenn inifòm ak patikil entèmetalik dispèse (Al–Fe, Al–Mn).

Bon fonn ak kontwòl Distribisyon yo enpòtan: enklizyon long oswa stringers ki te pwodwi pa depoze / woule pòv ka kòmanse fant fatig ak twou pinhol.

Huasheng 5083 Tès epesè fèy aliminyòm

Tanperaman komen yo itilize nan plak estriktirèl maren

• O (rkwit): duktilite maksimòm pou fòme (mwens komen pou plak kil final la)
• H111 / H112: alalejè souch fè tèt di - bon fòmabilite + balans fòs
• H116: tanperaman maren estabilize lajman espesifye pou plak estriktirèl pou SCC siperyè / rezistans korozyon apre soude - souvan rekòmande pou keels
• H321: estabilize pa kontwole ti ajoute ak tretman tèmik pou reziste sansibilizasyon

Espesifikasyon pratik: anpil yad presize 5083-H116 pou gwo konpozan estriktirèl submerged (keel, bilges, ankadreman) paske li ofri yon melanj pratik nan fòs, pèfòmans soude ak rezistans korozyon.

3. Marin-Espesifik Pèfòmans nan 5083 Fèy aliminyòm

Rezistans korozyon nan dlo lanmè

5083 fèy aliminyòm montre endistri-dirijan rezistans korozyon nan anviwònman maren, depase pifò alyaj aliminyòm e menm kèk asye. Paramèt kle yo enkli:

• Pitting rezistans korozyon: Pase ASTM G44 (Tès Immersion Altène nan 3.5% NaCl) ki pa gen okenn pitting enpòtan apre 1000 èdtan-kowozyon pousantaj ≤0.1 mm / ane (vs. 0.3 mm/ane pou 6061 aliminyòm).
• Rezistans korozyon fant: Reziste korozyon fant nan dlo lanmè jiska 65 ° C (ASTM G48 Metòd A), kritik pou jwenti kil-a-kok kote imidite akimile.
• Estrès Kowozyon Krak (SCC) Rezistans: Anplis de sa a Kwòm (0.05-0.25%) elimine SCC nan atmosfè maren, menm anba tansyon tansyon jiska 75% nan fòs sede (pou chak DNV GL RP-C203).

Lè ekspoze a dlo lanmè, 5083 fòme yon dans, aderan kouch oksid Al-Mg ki pwòp tèt ou-geri si domaje, bay pwoteksyon alontèm pou eleman kil submerged yo.

Rapò fòs-a-pwa & Efikasite estriktirèl

Avèk yon rapò fòs-a-pwa nan ~ 116 MPa /(g/cm³) (H116 tanperaman), 5083 fèy aliminyòm se 40% pi efikas pase asye kabòn (79 MPa/(g/cm³)) epi 25% pi efikas pase 6061 aliminyòm (93 MPa/(g/cm³)).

Sa a tradwi gwo ekonomi pwa pou keel bato: yon seksyon keel 10-mèt te fè soti nan 5083 (20 mm epesè) peze ~ 532 kg, konpare ak 1570 kg pou asye ekivalan-diminye pwa total veso pa 6-8% (depann sou gwosè kil).

Rediksyon pwa dirèkteman amelyore efikasite gaz, ak chak 1% koupe pwa diminye konsomasyon gaz pa ~ 0.5-0.8% (pou chak done IMO efikasite maritim).

Soudabilite & Entegrite estriktirèl

Keels bato mande pou solid, soude san defo pou transfere chay ant kel la ak kòk la. 5083 fèy aliminyòm se trè soude lè l sèvi avèk teknik maren komen:

• GMAW (MIG soude): Itilizasyon 5356 fil filler, reyalize fòs rupture soude ≥270 MPa (85% nan fòs metal debaz).
• TIG soude: Pwodui-wo kalite, porosite-gratis soude ak 5356 oswa 5183 filler, apwopriye pou jwenti keel kritik.
• Rezistans nan fann cho: Ba kontni Silisyòm (≤0.40%) minimize fann cho pandan soude, yon pwoblèm komen ak segondè-Si alyaj tankou 6061.

Tès mekanik apre soude montre sa 5083 soude kenbe 80-90% nan fòs fatig metal debaz la, asire entegrite estriktirèl alontèm anba chay vag siklik.

5083 Fèy aliminyòm pou Keels bato

Rezistans fatig

Kèl bato yo andire estrès siklik nan vag ak mouvman veso yo, fè rezistans fatig kritik. 5083 fèy aliminyòm nan tanperaman H116 montre yon fòs fatig nan ~ 110 MPa nan 10⁷ sik (ASTM E466), ki se 30% pi wo pase 5052 aliminyòm ak konparab ak asye grav.

Simulation achitekti naval montre sa 5083 keel yo gen yon lavi fatig nan 25-30 ane nan sèvis lanmè, matche oswa depase lavi konsepsyon pifò veso komèsyal yo.

4. Pwosesis Faktori nan 5083 Fèy aliminyòm pou Keel bato

Pwodui 5083 fèy aliminyòm pou keels bato mande pou kontwòl presizyon satisfè estanda kalite maren-klas. Pwosesis la enplike sèt etap kle:

Alloy k ap fonn & Distribisyon

Lengote aliminyòm segondè-pite ak alyaj mèt (Mg, Mn, Kr) yo fonn nan yon gwo founo dife ak gaz oswa elektrik nan 720-750 ° C.

Se alyaj la fonn degaze ak agon pou retire idwojèn (anpeche porosite) epi filtre nan 60-80 filtè kim seramik pò.

Li jete nan dal 50-70 mm epè atravè fredi dirèk (DC) depoze, ki asire distribisyon alyaj inifòm ak minimize segregasyon.

Homogenization Recuit

Dal yo omojeneize nan 450-480 ° C pou 8-12 èdtan pou fonn faz entèmetal yo epi redwi varyasyon konpozisyon..

Etap sa a amelyore duktilite epi asire pwopriyete mekanik ki konsistan pandan woule.

Woule cho

Plak omojèn yo chofe a 400-450 ° C epi yo woule cho nan bobin 3-6 mm epè..

Woule cho kraze mikrostruktur la jete koryas nan yon rafine, estrikti grenn travayabl, diminye epesè pandan y ap amelyore fòs.

Fwad woule (pou H116 Tanperaman)

Pou tanperaman H116 (estabilize pou itilizasyon maren), bobin cho woule sibi 15-20% woule frèt pou reyalize epesè sib la (tipikman 6-25 mm pou keel bato).

Fwad woule ogmante fòs sede ak dite san yo pa konpwomèt rezistans korozyon.

Estabilizasyon Recuit (H116 Tanperaman)

Fèy woule frèt yo rkwit nan 100-150 ° C pou 2-4 èdtan pou soulaje estrès rezidyèl yo ak estabilize mikrostruktur la..

Etap sa a asire estabilite dimansyon nan anviwònman maren an, anpeche deformation apre enstalasyon keel.

Tretman andigman

Fèy yo netwaye pou retire echèl oksid ak kontaminan yo.

Pou pwoteksyon korozyon amelyore, yo ka sibi konvèsyon chimik kouch (pa egzanp, Alodine san chromat) oswa anodize (20-50 μm epè) anvan chajman nan chantye.

Enspeksyon Kalite

Fèy yo sibi tès solid: enspeksyon ultrasons (ASTM E280) pou domaj entèn yo, tès rupture (ASTM E8) pou pwopriyete mekanik, ak tès korozyon (ASTM G44) pou rezistans dlo lanmè.

Se tolerans epesè kontwole a ± 0.5 mm (ASTM B209) pou aplikasyon keel.

5. Aplikasyon pou 5083 fèy aliminyòm nan konstriksyon bato

Kèl ak estrikti kil

• Plak keel, keelsons, kil anpoul pou yatch ak navèt limyè, keels fin kote aliminyòm ofri sinèrji pwa.
• Epesè tipik: 10-25 mm depann sou gwosè veso ak rèd lokal yo.

Konstriksyon Hull

Komen sou bato patwouy, Feri gwo vitès, workboats - souvan tankou panno plak soude ak rèd entèn yo.

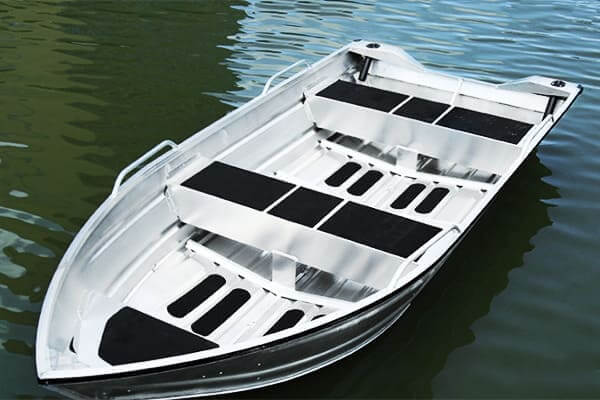

5083 Fèy aliminyòm pou Hull bato

Ponts ak supèrstruktur

Diminye pwa tèt; amelyore estabilite ak ekonomi gaz.

Tank, klwazon ak kanalizasyon sèvis

Tank gaz, tank dlo fre ak bulkheads souvan itilize 5083 kote rezistans korozyon enpòtan.

6. Konparezon ak lòt materyèl

7. Tès Huasheng, enspeksyon ak siveyans nan sèvis la

Enspeksyon faktori

• Sètifika tès Mill, tès koupon mekanik, analiz chimik.
• Chèk vizyèl ak dimansyon.
• Pitting / chèk porosite sou plak woule.

Enspeksyon soude

• RT/UT sou soude kil kritik pou chak kòd.
• Tès destriktif sou echantiyon koupon soude (pliye/tansyon).
• Tèks mikrostrikti sou zòn ki afekte chalè yo (HAZ) si garanti.

Rejim nan sèvis la

• Sondaj peryodik kouch (anyèl oswa jan klas la mande).
• Siveyans anod ak ranplasman pwograme.
• Vize UT nan soude gwo ensiste chak entèval debakadè sèk planifye.
• Kenbe dosye pou reparasyon ak kontwòl chanjman.

7. Konfòmite Regilasyon & Estanda Kalite

5083 fèy aliminyòm pou keels bato yo dwe satisfè nòm endistri maren sevè yo:

• Estanda ASTM: ASTM B209 (espesifikasyon fèy), ASTM E8 (tès mekanik), ASTM G44/G48 (tès korozyon).
• Klasifikasyon Marin: Apwouve pa DNV GL, Ab, Rejis Lloyd la, ak CCS pou itilize nan kil bato (pa egzanp, Règ DNV GL pou Klasifikasyon Bato yo, Pati 3, Chapit 4).
• Règleman IMO: Konfòme ak IMO MARPOL Anèks V (kondisyon anviwònman an) ak IMO MSC.369(92) (sekirite estriktirèl pou ti navèt).

Chantiers bato anjeneral mande pou rapò tès moulen (MTR) pou EN 10204 3.1B, verifye konpozisyon chimik, pwopriyete mekanik, ak pèfòmans korozyon pou chak pakèt 5083 dra.

8. Konklizyon

5083 fèy aliminyòm se yon materyèl siperyè pou konstriksyon keel bato, ofri yon konbinezon san parèy nan rezistans korozyon dlo lanmè, gwo rapò fòs-a-pwa, soudabilite, ak pèfòmans fatig.

Konpozisyon chimik inik li-domine pa mayezyòm ak ranfòse ak Manganèz ak chromium-li delivre rezistans ki nesesè pou eleman kil submergé., pandan ke nati lejè li amelyore efikasite gaz veso ak manyablite.

Konpare ak asye ak lòt alyaj aliminyòm, 5083 bay pi bon balans nan pèfòmans, pri, ak dirabilite pou aplikasyon maren.

Kòm endistri a anbake evolye nan direksyon vèt, veso ki pi efikas, 5083 fèy aliminyòm ap rete yon materyèl prensipal pou konsepsyon keel bato, pèmèt pi an sekirite, ki dire lontan, ak plis transpòtasyon marin zanmitay anviwònman an.

FAQ

K: Ki sa ki seri a epesè tipik nan 5083 fèy aliminyòm pou keels bato?

A: 6-25 mm: 6–12 mm pou ti veso lwazi/komèsyal, 12-20 mm pou veso sipò lanmè, 15-25 mm pou militè ak gwo bato komèsyal yo.

K: Kapab 5083 keèl aliminyòm dwe repare si domaje?

A: Wi. Ti fant oswa dents ka soude lè l sèvi avèk 5356 fil filler, ak seksyon ki domaje yo ka koupe epi ranplase—kenbe entegrite estriktirèl si repare pa soude maren sètifye..

K: Konbyen tan yon 5083 keel aliminyòm dènye nan dlo lanmè?

A: Avèk konsepsyon apwopriye ak pwoteksyon katodik, 5083 keel gen yon lavi sèvis nan 25-30 ane, matche lavi konsepsyon pifò veso komèsyal yo.

K: Èske 5083 fèy aliminyòm apwopriye pou keels bato glas-klas?

A: Wi. Nan tanperaman H116, li montre bon rezistans ba-tanperati (Charpy enpak enèji ≥20 J nan -20 ° C), fè li apwopriye pou veso glas ki opere nan rejyon polè yo.

K: Ki jan fè 5083 konpare ak 5086 aliminyòm pou keels bato?

A: 5086 gen pi ba kontni mayezyòm (3.5-4.0%) ke 5083, sa ki lakòz yon ti kras pi ba fòs (tansyon: 290-350 MPa) men menm jan rezistans korozyon. 5083 se pi pito pou keèl ki mande pi wo kapasite chaj-pote.
